Enkristall: struktur, tillväxtmetoder och industriella tillämpningar

Fråga en metallurg varför ett jetturbinblad är gjutet som en enda kristall, och svaret kommer ner till ett faktum: korngränser är där material förstörs. Vid temperaturer över 1 000 °C blir dessa felmatchningar i atomskala kärnbildningsplatser för kryphål och sprickor. Ta bort korngränserna helt och hållet, och samma nickelbaserade legering kan arbeta ungefär 100 °C varmare än sin konventionellt gjutna motsvarighet.

Samma resonemang driver halvledarindustrin. En 300 mm kiselskiva måste skivas från en enkristallgöt eftersom varje korngräns under en transistor skulle sprida laddningsbärare och skapa elektriska defekter. Enkristaller är inte en nyfikenhet i nischlaboratoriet; de är den strukturella grunden för modern elektronik, flygframdrivning och precisionsoptik. Den här artikeln förklarar vad en enkristall faktiskt är, hur konventionella tillväxtmetoder fungerar, var enkristaller ger mest värde och vad du ska kontrollera innan du specificerar eller köper dem.

Vad är en enkristall?

En enkristall är en fast substans där kristallgittret är kontinuerligt och oavbrutet genom hela volymen. Det periodiska arrangemanget av atomer upprepas i tre dimensioner utan avbrott, vilket är anledningen till att en enda kristall ibland beskrivs som ett gigantiskt korn. Det finns inga korngränser, inga felorienterade regioner och inga strukturella diskontinuiteter i gittrets skala.

Den definitionen skiljer enkristaller från de två andra solid-state strukturer ingenjörer vanligtvis väljer mellan:

Den praktiska konsekvensen av denna enhetlighet är förutsägbarhet. I en enda kristall kan elasticitetsmodul, elektrisk ledningsförmåga och termisk expansion uttryckas som en funktion av kristallografisk orientering. I en polykristallin del beräknas dessa egenskaper i medeltal över miljontals slumpmässigt orienterade korn, så den riktade toppprestandan försvinner.

Varför att ta bort korngränser förbättrar prestandan

Slutsatsen först: korngränser är den svagaste länken i ett material mikrostruktur, och att ta bort dem förbättrar högtemperaturstyrka, elektriskt beteende och optisk transparens. Korngränser är högenergiregioner med oregelbunden atomär packning. Föroreningar tenderar att separera där, dislokationer hopar sig där och sprickor sprider sig längs med dem. Tre branscher illustrerar den praktiska effekten.

Enkristall turbinblad

I den heta delen av en gasturbin är skovlar och blad tillverkade av nickelbaserade superlegeringar. Utvecklingsvägen har flyttats från likaxlig gjutning till riktat stelnade pelare och slutligen till enkristaller. Förbättringen är mätbar:

Denna temperaturökning på cirka 100 °C leder direkt till högre turbineffektivitet och lägre bränsleförbränning, vilket är anledningen till att praktiskt taget alla moderna flygmotorer använder enkristallblad i sina första turbinsteg.

Halvledarskivor

Vid chiptillverkning skärs en kiselwafer från en enkristallgöt som odlats med Czochralski-metoden. Varje korngräns i det aktiva området skulle fungera som ett rekombinationscentrum, vilket orsakar läckström och minskar utbytet.

Optisk transparens

Inom optiken är enkristall safir genomskinlig från ultraviolett ljus genom det mellaninfraröda och är mekaniskt stark nog för fönster och kupoler. Den polykristallina formen är i bästa fall genomskinlig, eftersom korngränser sprider ljus.

Hur enstaka kristaller odlas

Alla tillväxtmetoder delar en princip: de kontrollerar stelningen så att en enda kärna, eller en frökristall, dominerar processen och inga nya korn bildas framför stelningsfronten. Tre metoder täcker den mesta industriella produktionen.

Utgångsmaterialet bestämmer den övre gränsen för kristallkvalitet. I Czochralskis kiseltillväxt är råvaran polykristallint kisel raffinerat till 99,9999999 % renhet. Vid Bridgman-gjutning av superlegeringsblad innehåller mastersmältan noggrant raffinerat nickel, kobolt, niob och andra element; alla spår av orenheter i laddningen hamnar segregerade vid gränserna eller fångas i den växande kristallen. För forskare och mindre producenter som arbetar med titan förkortar ett välkarakteriserat utgångsmaterial med en kontrollerad kristallin morfologi processutvecklingen. CRNMC levererar titankristaller med dokumenterad renhet, så att kunderna inte behöver förlita sig på den variation från parti till parti som är typisk för en titansvamp.

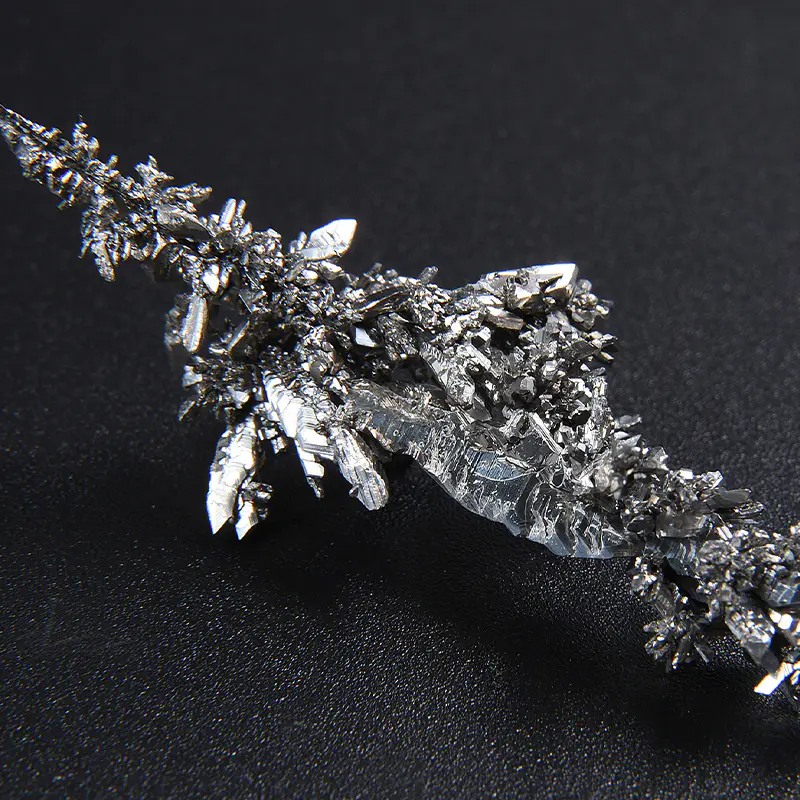

Enkristallit titan med hög renhet för forskning och avancerad deponering Denna titankristall erbjuder 99,98–99,99 % renhet med en kontrollerad kristallin morfologi, vilket gör den till ett pålitligt utgångsmaterial för halvledarförstoftningsmål och specialiserade forskningsapplikationer. Visa produkt →

Industriella tillämpningar av enkristaller

Enkristaller används där egenskapskonsistens, riktningsprestanda eller extrem renhet krävs. Den ungefärliga fördelningen av industriell efterfrågan visas nedan; värden är illustrativa.

Halvledarindustrin

Kiselwafers är den största enkristallprodukten i volym. Bortom själva wafern är halvledarförsörjningskedjan beroende av kristallina material i andra former: sputteringsmål för fysisk ångavsättning behöver en kontrollerad kornstruktur och hög renhet för att uppnå enhetlig filmtjocklek, och kopparmål med en konsekvent kornstorlek används ofta för sammankopplingsmetallisering. Dessa material är tillverkade med snäva toleranser eftersom en enda defekt i ett mål kan störa en hel deponeringskörning. Den segmentet halvledarmaterial på vår webbplats listar relevanta produktformer och kvaliteter.

Kopparförstoftningsmål med ultrahög renhet för precisionsbeläggning Med 99,999–99,9999 % renhet och anpassningsbara dimensioner säkerställer detta kopparmål enhetlig filmavsättning i halvledar- och optiska beläggningsprocesser, vilket minskar kontaminering och defekter. Visa produkt →

Flyg- och energiproduktion

Enkristallblad av superlegeringar är den mest kända flygapplikationen, men högtemperaturlegeringar är också beroende av konsekventa eldfasta metalltillsatser. Niob bildar till exempel stabila förstärkningsfaser och förbättrar krypmotståndet i nickelbaserade superlegeringar. Samma egenskaper som gör niob kritisk i högteknologiska legeringar gäller även supraledande magneter och rymdkomponenter. Spårkontamination i niobtillsatsen kan destabilisera legeringens fasbalans, så motortillverkarna anger strikta föroreningsgränser för varje batch. För en mer detaljerad recension, vår artikel om egenskaperna hos niob förklarar varför denna metall förekommer i så många högtemperaturdesigner.

Stort högrent niobgöt för legerings- och halvledaranvändning Detta 99,99 % rena niobgöt, tillgängligt upp till 400 mm och 2 ton, stöder konsekventa eldfasta metalltillsatser i superlegeringar och fungerar som ett viktigt råmaterial för förstoftningsmål av halvledarkvalitet. Visa produkt →

Optik och fotonik

Enkristaller av safir, kalciumfluorid och YAG (yttriumaluminiumgranat) används i lasersystem, infraröda fönster och precisionslinser eftersom deras enhetlighet håller brytningsindex och absorption konstant över den optiska bländaren.

Vad du ska ange när du köper kristallina material

Köpare som köper enkristaller eller råmaterial av kristallkvalitet utvärderar vanligtvis fyra parametrar: renhet, orientering, strukturell integritet och dokumentation.

1. Renhetsgrad. Renhet uttrycks vanligen i nior: 99,99% (4N), 99,999% (5N) och 99,9999% (6N). Skillnaden är inte akademisk. Vid 6N-nivåer finns individuella föroreningar i delar per miljon koncentrationer eller lägre, och varje ytterligare nio ökar raffineringskostnaderna avsevärt.
2. Kristallografisk orientering. Eftersom anisotropi är ett skäl till att använda en enkristall måste orienteringen definieras för den avsedda egenskapen. Ett safirfönster för en tryckkupol, till exempel, odlas ofta med den optiska axeln vinkelrät mot fönsterplanet.
3. Defektdensitet. Dislokationer, utfällningar och inneslutningar försämrar den elektroniska och mekaniska prestandan. Karakteriseringsmetoder såsom röntgendiffraktion och preferentiell etsning avslöjar tätheten av sådana defekter.
4. Spårbarhet. En ansvarig leverantör tillhandahåller ett analyscertifikat med en uppdelning av föroreningar per element, inte bara ett rubrikens renhetsnummer.

Förhållandet mellan råvarans renhet och nedströmsutbytet är direkt. Diagrammet nedan illustrerar den typiska effekten av startrenhet på andelen defektfria kristaller i en tillväxtkampanj.

Det är här en metallleverantörs processdjup spelar roll. Ett företag som utför rening, smältning, gjutning och bearbetning i egen regi kan kontrollera hela kedjan från råvara till färdig produkt, och kan verifiera resultatet med renhetstestning. CRNMC tillämpar denna modell på titan, nickel, koppar, niob och andra specialmetaller, vilket är anledningen till att dess produkter används som råmaterial och kristallina produkter i krävande tillämpningar.

Vanliga frågor

Vad är skillnaden mellan en enkristall och ett polykristallint material?

En enda kristall har ett kontinuerligt, obrutet atomgitter genom hela sin volym, utan korngränser. Ett polykristallint material är sammansatt av många små kristaller, eller korn, som möts vid korngränserna. Korngränserna fungerar som barriärer för elektrontransport, platser för föroreningssegregering och vägar för sprickutbredning, vilket är anledningen till att enkristaller ofta överträffar polykristallint material när dessa egenskaper spelar roll.

Varför används enkristaller i turbinblad?

Enkristallblad eliminerar korngränser som annars skulle försvaga legeringen vid hög temperatur. Ett nickelbaserat enkristallblad kan arbeta cirka 100 °C varmare än ett konventionellt gjutet blad, vilket förbättrar motorns effektivitet och minskar bränsleförbrukningen.

Hur mäts renhet i metaller av kristallkvalitet?

Renhet rapporteras vanligtvis som en procentandel såsom 99,99% (4N) eller 99,999% (5N), med resten består av spårämnen. Glödurladdningsmasspektrometri (GDMS) och induktivt kopplad plasmamasspektrometri (ICP-MS) är vanliga metoder som används för att kvantifiera varje spårelement. Ett analyscertifikat bör lista dessa värden parti för parti.

Kan vilken metall som helst tillverkas som en enkristall?

I princip kan de flesta kristallina metaller odlas som enkristaller, men den praktiska svårigheten och kostnaden varierar enormt. Kisel, safir och några få oxider odlas i industriella volymer. Nickel-superlegeringar gjuts som enkristallkomponenter. Reaktiva metaller som titan och niob utgör en större utmaning eftersom deras smältpunkter är höga och deras affinitet för syre, kväve och kol kräver specialutrustning.
