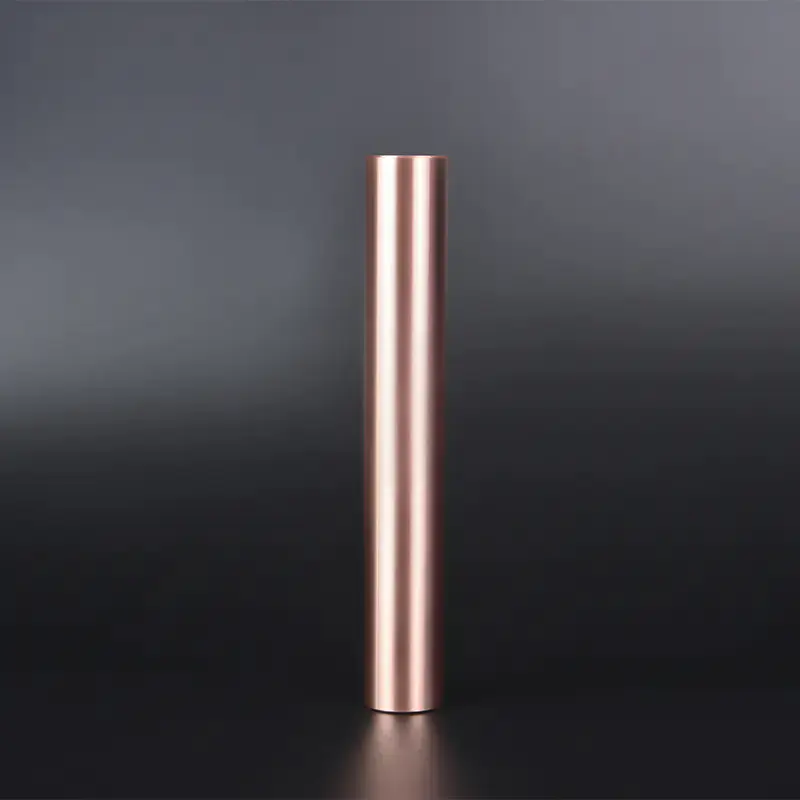

Kopparrenhet förklarad: betyg, 4N till 6N specifikationer, tester och köpcheckar
En inköpsorder som lyder "kopparrenhet: 99,99% Cu minimum" lämnar fortfarande tre saker odefinierade: vilka föroreningar som räknades, hur syre mättes och vilken metod som producerade antalet. Massor som tillfredsställer rubriken kan fortfarande spricka under en vätelödning eller trycka ut en sputtringsprocess från dess fönster.
Behandla kopparrenheten som en fyrdelad förpackning: analyskvalitet, syrehalt, individuella föroreningstak och analysmetoden bakom dem. Köpare som endast anger procentandelen accepterar leverantörens definition av renhet, och definitionerna varierar. Det som följer är hur betygsskalan blir, var syret avgör resultatet, hur varje test beter sig och vad som hör hemma i en specifikation.
Vad en kopparrenhetsgrad faktiskt mäter
Renhetsgrader är budgetar, inte poäng. Bokstavsantalet är antalet nio, och varje extra nio minskar den totala ersättningen för allt som inte är koppar med ungefär en faktor tio.
- 3N, 99,9% Cu: upp till cirka 1 000 ppm av andra grundämnen kombinerat.
- 4N, 99,99% Cu: cirka 100 ppm kombinerat.
- 5N, 99,999% Cu: cirka 10 ppm kombinerat.
- 6N, 99,9999% Cu: cirka 1 ppm kombinerat.
Kostnadskurvan följer samma form men blir kraftigt brantare nära toppen. Att flytta från 3N till 4N är förfinande arbete. Att flytta från 5N till 6N är föroreningskontroll över hela kedjan: smältning, gjutning, bearbetning, förpackning och provtagning.
Ett betyg säger heller ingenting om hur budgeten används. Ett 4N-parti som innehåller 40 ppm järn utgör en annan risk än ett 4N-parti som bär 40 ppm svavel eller fosfor. Och "99,99 % av skillnaden" betyder att föroreningar subtraherades från 100 %, så det ärver detektionsgränserna för vad som än råkade mätas. En direkt analys med en publicerad föroreningslista är mer informativ, så fråga vilken metod en offert baseras på.
Form lägger till en annan variabel. Föroreningar och syre segregeras under stelningen, vilket innebär att toppen och botten av ett gjutet göt kan skilja sig åt mer än det analytiska felet. Provtagningsposition är en del av specifikationen, inte en eftertanke.
Koppargöt med hög renhet för halvledar- och bildskärmstillämpningar Granska renhetsgrader från 4N till 7N, anpassade dimensioner och exportförpackningar för användning av halvledar-, display- och vakuumkomponenter. Visa produkt → Kopparrenhetsgrader jämfört
Tabellen nedan orienterar de intervall som oftast anges i inköpsspecifikationerna. Slutliga gränser kommer alltid från den styrande standarden eller det överenskomna avtalet.
| Betyg | Nominell koppar | Max totala föroreningar | Typiskt syre | Konduktivitet (% IACS) |
|---|---|---|---|---|
| ETP (C11000) | 99,90 % min | cirka 1 000 ppm | 200 till 400 ppm | 100 till 101 |
| OFE (C10100) | 99,99 % min | upp till 100 ppm | 5 ppm eller mindre | 101 till 102 |
| 5N | 99,999 % | upp till 10 ppm | 2 ppm eller mindre | cirka 102 |
| 6N | 99,9999 % | upp till 1 ppm | 1 ppm eller mindre | 102 och uppåt |
Konduktivitetskolumnen förklarar varför de flesta köpare bryr sig överhuvudtaget. Ungefär en procent av IACS motsvarar ungefär en procent av den energi som transporteras, och på en samlingsskena eller en lindning blir förlusten värme under hela installationens livslängd.
Syre är sin egen specifikation
Elektrolytisk koppar av segt beck bär syre med avsikt, vanligtvis 200 till 400 ppm, hållen som kopparoxidpartiklar. Syrefria kvaliteter håller sig under cirka 5 ppm. Båda kan göra anspråk på "över 99,9% Cu", vilket är exakt varför syrelinjen måste skrivas separat.
Skillnaden uppträder i service. I en väte- eller våtreducerande atmosfär vid hårdlödningstemperatur bildar syre inuti koppar ånga vid korngränserna, vilket skapar tomrum och väteförsprödning. Vakuumhårdvara, lödda sammansättningar och kryogena komponenter är specificerade syrefria av den anledningen. På andra ställen hjälper syre: oxidpartiklar bryter spån, så ETP-maskiner är renare än OFE vid höga skärhastigheter, och det kostar mindre.
Att specificera syrefri koppar överallt köper därför skydd du kanske inte behöver och betalar för det två gånger, en gång i pris och igen i bearbetningstid.
Hur kopparrenheten verifieras
Fyra testfamiljer täcker nästan alla renhetskrav, och var och en svarar på olika frågor.
- Spårkemi: OES för rutinmässig produktionskontroll, ICP-OES eller ICP-MS för lägre detektionsgränser och GDMS när ett 5N- eller 6N-påstående behöver en fullständig föroreningsundersökning snarare än en fast lista med element.
- Syrehalt: inert gasfusion är referensmetoden. Det är destruktivt och känsligt för provberedning, vilket är där det mesta av dess oenighet har sitt ursprung.
- Konduktivitet: virvelströms- eller fyrpunktsprobresistivitet, rapporterad som % IACS. Sekunder per läsning och oförstörande, men den mäter summan av alla spridningseffekter och kan inte namnge det kränkande elementet.
- Ytscreening: XRF identifierar legeringar snabbt, men den är ytkänslig och blind för syre, så den kan inte bekräfta en syrefri klass eller en gräns för bulkföroreningar.
Den splittringen förklarar en välbekant tvist. En konduktivitetskontroll kan passera mycket som en GDMS-skanning skulle avvisa över ett enda element som svavel eller titan, eftersom den totala spridningen förblir låg medan den lokala kemin misslyckas med processen. Om ett element är viktigt för din applikation, namnge det och namnge metoden som löser det.
Där den sista bråkdelen av en procent avgör
Halvledare och vakuum
Sputtrande mål är det tydligaste fallet. Ett poröst eller inneslutningsbärande 5N kopparmål sprider partiklar på skivan, järn- eller alkaliföroreningar förändrar filmens resistivitet och flyktiga element som zink bryter långsamt ned vakuummiljön. Mål är därför beställda med en fullständig föroreningslista plus gashalt, densitet och kornstruktur, eftersom 99,999% enbart inte beskriver en yta.
Kopparförstoftningsmål med hög renhet för PVD-tunna filmer Se 5N–6N kopparmål med anpassningsbara dimensioner för halvledar-, display- och optiska precisionsbeläggningar som kräver täta, enhetliga filmer. Visa produkt → Kraftöverföring och elfordon
Samlingsskenor, lindningar och kopplingar fungerar i 99,9 till 99,99 % bandet. Här omvandlas renhet direkt till förluster, och förlusterna ackumuleras under en växts livstid. Syrehalten ändrar också glödgningsbeteendet under böjning och formning, medan blandad återvunnen katod är en vanlig källa till konduktivitet som inte kommer att upprepas från parti till parti.
Syrefri kopparstång med hög renhet C10100/C10200 Kontrollera 4N–5N syrefri kopparstav med låga föroreningar, anpassade diametrar och vakuumförpackningar för halvledar-, elektrovakuum- och specialelektroddelar. Visa produkt → Aerospace och högtillförlitlig sammanfogning
Lödade sammansättningar, vågledare och kryogena delar specificeras normalt syrefria med en gashaltsgräns, eftersom en defekt lödfog är svår att inspektera i efterhand. Dessa program köper partispårbarhet och certifikat som namnger metoden bakom varje figur.
I alla tre fallen är kravet skrivet runt ansökan: nämn de känsliga delarna och serviceatmosfären, välj sedan betyg och form. Kopparrenhet för halvledar- och vakuumapplikationer är en föroreningsfråga, inte en procentsats.
Vad som hör till en köpspecifikation för koppar
Sex rader tar bort de flesta argument vid godsinspektion:
- Betyg och identitet: nominell renhet plus UNS-nummer, till exempel C10100 syrefri elektronisk eller C11000 elektrolytisk tuff pitch, tillsammans med den gällande standarden.
- En syregräns och den testmetod som fastställer den.
- Individuella tak för de element din process är känslig för, med detektionsmetoden som heter.
- En provtagningsplan: var provet tas och om yt- eller bulkemi certifieras.
- Ett analyscertifikat knutet till parti- eller värmenummer, så pappersarbetet följer metallen.
- Forma toleranser som betyder något nedströms: stavens diameter och ovalitet, plattans planhet, målbindning, pulvret.
De flesta upphandlingsfel är definitionsmässiga snarare än metallurgiska: ett erbjudande på 99,99 % utan någon angiven metod, ett certifikat som rapporterar ytkemi mot ett bulkkrav, eller den billigaste 5N offerten vars föroreningslista täcker sex element. Provhanteringen är den tysta, eftersom borrningar som tas med en förorenad borrkrona och förvaras i fel behållare inte representerar partiet.
Leverantörer med mer än ett decennium inom ultrarena metaller tenderar att ge samma råd: kom överens om analysplanen före beställningen, inte efter ett misslyckat certifikat. Om ett obligatoriskt betyg ligger utanför en standardkatalog, skicka applikationsdetaljen och målgränserna och be om ett dokumenterat svar om uppnåbar renhet, form och ledtid.
Vanliga frågor
Är 99,9 % koppar tillräckligt rent för elektriska ledningar?
För vanligt byggtråds-, kabel- och allmänt samlingsskenearbete, ja. I praktiken är gränsen som biter konduktiviteten snarare än listan med spårföroreningar. Ledare som går varma eller har formella tillförlitlighetskrav flyttas vanligtvis till 99,99 % med en angiven syregräns.
Kan kopparrenheten kontrolleras hemma?
Endast för grov substitution. Ett magnettest skiljer stål från koppar men avslöjar ingenting om renhet, eftersom koppar är nästan omagnetiskt i varje klass. Densitets- och reptester exponerar mässing eller pläterad aluminium. Ingenting på den nivån löser delar per miljon.
Fungerar högre renhet alltid bättre?
Nej. Syrebärande ETP-maskiner bättre och kostar mindre, tellurkopparmaskiner bättre än någon ren kvalitet, och mycket ren koppar är mjuk och lätt att skadas vid hantering. Renhet följer av ansökan snarare än att leda den.
Varför rapporterar två laboratorier olika renhet för ett parti?
Provtagningsposition, yta kontra bulkmaterial, kalibreringsstandarder, detektionsgränser och provrengöring flyttar numret. Jämför metoder innan du jämför domslut, eftersom en GDMS-skanning och en handhållen XRF-avläsning inte mäter samma sak.
Kortversionen
Kopparrenhet är en specifikation med fyra rörliga delar: kvalitet, syre, föroreningstak och metod. Skriv alla fyra, knyt certifikatet till partiet, och procenten slutar vara en marknadsföringssiffra och blir en ingenjörskontroll.
Betygsval, materialform, provtagningsrutin och leveransschema följer allt från det dokumentet.
